Экскаватор жебелери эмнеден жасалган?

Экскаватордун жебелери, биринчи кезекте, күчтүү аз эритмелүү болоттон жасалган, атап айтканда, Q355 жана Q460 сорттору, алар оор жүктөө үчүн талап кылынган күч, бышык жана салмакты башкаруунун эң сонун балансын камсыз кылат. Бул бекем компоненттер заманбап казуу жабдууларынын негизин түзөт, атап айтканда экскаваторлор узакка созулат конструкциялар, мында материалдык сапат ого бетер маанилүү болуп калат. Көбүнчө 18 метрге же андан да жогору созулган кеңейтилген жетүү мүмкүнчүлүгү эксплуатация учурунда структуралык бүтүндүктү сактоо менен чоң стресске туруштук бере ала турган материалдарды талап кылат.

Узакка жеткен бумду жакындан карап көрүп, анын курулушуна кирген так инженерияны байкайсыз. Негизги штанга түзүлүшү кутуча-секция дизайнын түзүү үчүн бири-бирине ширетилген кылдаттык менен жасалган болот плиталардан турат. Бул жөнөкөй болот эмес, бирок өндүрүүчүлөр татаал металлургиялык процесстер аркылуу өркүндөтүлгөн белгилүү эритмелерди тандашат. Материалдык курамына, адатта, механикалык касиеттерин жогорулатуу үчүн марганец, көмүртек жана аз өлчөмдө хром, никель жана молибден кирет. Бул адистештирилген композиция штангага казуу, көтөрүү жана селкинчектөө операцияларында кездешүүчү олуттуу ийилүүчү моменттерди жана буралма күчтөрдү коопсуздукту же өндүрүмдүүлүктү бузбастан чечүүгө мүмкүндүк берет.

Жогорку күчтүү аз эритме (HSLA) болот: Q355/Q460

Материалдык курамы жана касиеттери

Ар кандай жогорку сапаттагы негиз экскаваторлор узакка созулат болоттун тиешелүү сортторун тандоо менен башталат. Q355 жана Q460, Кытайдын GB стандартынын белгилер, оор жабдууларды өндүрүү үчүн өнөр жай стандарттары болуп калды. Сандар мегапаскаль (МПа) менен ченелген болоттун минималдуу кирешелүүлүгүн көрсөтөт. Q355 болоту болжол менен 355 МПа кирешелүүлүгүн сунуштайт, ал эми Q460 460 МПада күчөтүлгөн күчтү камсыз кылат.

Бул болотторду экскаватордун тетиктери учун езгече ылайыктуу кылган нерсе — алардын кылдаттык менен балансталган химиялык курамы. Кадимки Q355 болоттун курамында 0.20% көмүртек, 1.0-1.6% марганец, 0.55% кремний жана аз өлчөмдөгү фосфор жана күкүрт бар. Q460 варианты жалпысынан окшош элементтерди камтыйт, бирок жогорку күч мүнөздөмөлөрүнө жетүү үчүн бир аз туураланган катыштар менен. Бул так формулировка ар бир килограмм маанилүү болгон жерде кеңири жетүү үчүн маанилүү болгон эң сонун катуулуктун-салмактык катышын көрсөткөн материалдарды түзөт.

Tiannuo Machinery сыяктуу компаниялардын өндүрүш инженерлери материалды тандоо кылдаттык менен тең салмактуулукту камсыз кылуу экенин түшүнүшөт. Күчтүүлүгү жогору болоттор артыкчылыктуу сезилиши мүмкүн, бирок алар күч санынан тышкары факторлорду эске алышы керек, анын ичинде:

①Ширтүү жана даярдоо жеңилдиги

②Жарыктардын жайылышына каршылык

③Циклдик жүктөөдө чарчоо көрсөткүчү

④Чыгымдар жана материалдык жеткиликтүүлүк

⑤Ар түрдүү иш чөйрөлөрүндө коррозияга туруктуулук

Q355 жана Q460 болотторуна артыкчылык берүү, алардын ар кандай иштөө шарттарында ишенимдүү аткарууну камсыз кылуучу бул атаандаш факторлордун ортосундагы эң сонун компромисстен келип чыгат.

өндүрүш Process

Чийки болотту даяр экскаваторлордун узакка жетүүчү штангасына айландыруу материалдын мүнөздүү касиеттерин сактап жана өркүндөтүүчү татаал өндүрүш процесстерин камтыйт. Саякат, адатта, белгилүү бир калыңдыктагы чоң болот плиталарынан башталат - компоненттин структуралык талаптарына жараша 8 ммден 25 ммге чейин.

Бул плиталар компьютердик сандык башкаруу (CNC) плазма же лазердик кесүү системаларын колдонуу менен так кесүүдөн өтүшөт, алар кийинки монтаждоо үчүн өтө маанилүү өлчөмдөрдүн тактыгын камсыз кылат. Кесилген бөлүкчөлөр андан кийин калыптандыруучу станцияларга өтөт, ал жерде гидравликалык пресстер аларды бум бөлүмдөрүнө керектүү мүнөздүү формаларга ийишет. Бул муздак калыптандыруу процесси тейлөө учурунда иштебей калышы мүмкүн болгон стресс концентрациясын киргизбөө үчүн кылдаттык менен көзөмөлдөнүшү керек.

Эң маанилүү этап ширетүү баскычында келет. Өндүрүүчүлөр HSLA болотторунун металлургиялык мүнөздөмөлөрүн эсепке алган атайын ширетүүчү процедураларды колдонушат. Жылуулук киргизүүнү катуу көзөмөлдөө менен көп өтүү ширетүү ыкмалары ысыктан жабыркаган аймактарда суутектин морттугу же ашыкча катуулануу сыяктуу маселелердин алдын алат. Премиум өндүрүүчүлөр колдонот:

①Критикалык түйүндөрдүн терең кириши үчүн флюс-өзөктүү жаа ширетүү

②Узунунан тигиш үчүн суу астындагы дога менен ширетүү

Тиркемелер жана кашаалар үчүн ③Газ металл жаа ширетүү

④УЗИ жана магниттик бөлүкчөлөрдү текшерүүнү камтыган комплекстүү кыйратуучу сыноо

Тианнуонун бум өндүрүшүнө болгон мамилеси бул сапатка багытталган процесстерге, айрыкча темир жолду тейлөө жана куруу долбоорлорунда адистештирилген колдонуу үчүн иштелип чыккан кеңейтилген моделдерине басым жасайт.

Стресс бөлүштүрүүнүн анализи

Экскаваторлордун узакка жетүүчү штангасын инженериялоо үчүн экскаваторлор экскаваторлордун иштөө учурунда күчтөр кандайча бөлүштүрүлөөрүн жакшы түшүнүүнү талап кылат. Заманбап дизайн методологиялары стресс концентрацияларын аныктоо жана ошого жараша материалды колдонууну оптималдаштыруу үчүн чектүү элементтер анализин (FEA) колдонот.

Бумдун кутучасынын конструкциясы анын бүткүл узундугу боюнча бирдей эмес; пластинанын калыңдыгынын стратегиялык вариациялары күтүлгөн стресс үлгүлөрүнө түздөн-түз жооп берет. Бурулуш пункттарына жана гидроцилиндр орнотмолоруна жакын аймактар, адатта, жоон материалды же кошумча арматура плиталарын камтыйт. Бул өзгөрмөлүү жоондуктагы ыкма коопсуздук чектеринин сакталышын камсыз кылуу менен бирге салмактын күчкө карата катышын оптималдаштырат.

Кеңейтилген колдонмолор үчүн стресс профили ого бетер татаал болуп калат. Бум тажрыйбасы:

①Негизги ийүү моменттери жетүү аралыкка жараша кескин көбөйөт

②Айландыруу операцияларындагы буралма күчтөр

③Динамикалык шок жүктөө чака материалга тийгенде пайда болот

④Кайталануучу операциялар учурунда чарчоону жаратуучу циклдик жүктөө

Инженерлер материалдык мүнөздөмөлөрдү аныктоодо бул факторлордун баарын эске алышы керек. Q355/Q460 болот тандоолору бул татаал жүктөө схемаларына туруштук берүү үчүн керектүү механикалык касиеттерди камсыздайт, ошол эле учурда коопсуз иштөө үчүн зарыл болгон структуралык бүтүндүктү сактайт, айрыкча темир жол курулуштары же тоо-кен иштери сыяктуу талап кылынган шарттарда.

Жылуулук менен дарылоо

Нормалдаштыруу жана стресстен арылуу

Жылуулук менен иштетүү процесстери экскаватор бумунун материалдарынын иштөө мүнөздөмөлөрүн оптималдаштырууда маанилүү роль ойнойт. ойдон чыгарылгандан кийин, көп экскаваторлор узакка созулат компоненттери нормалдашуу, жылуулук менен дарылоо процессинен өтөт, мында болот болжол менен 900°Cге чейин ысытылат жана андан кийин кыймылсыз абада муздатууга уруксат берилет. Бул процесс дан түзүмүн жакшыртат, өндүрүштөн ички стресстен арылтат жана бүт компонентте бир калыпта микроструктураны түзөт.

Айрыкча, экскаватор жебелери сыяктуу ширетилген конструкциялар үчүн стресстен арылтуу процедуралары маанилүү болуп калат. Ширетүүдө интенсивдүү локализацияланган жылытуу калдык стресстерди жаратат, алар тазаланбаса, убакыттын өтүшү менен мөөнөтүнөн мурда бузулууга же бурмалоого алып келиши мүмкүн. Стресстен арылуу, адатта, бүт структураны 550-650°C температурага чейин жылытуу, материалдын калыңдыгына жараша эсептелген мөөнөткө ушул температурада кармап туруу жана андан кийин жай муздатуу. Бул процесс:

①Материалдын микроструктурасын олуттуу өзгөртпөстөн, калдык стрессти азайтат

②Стресстик коррозиядан жарака кетүү коркунучун азайтат

③Тейлөө учурунда өлчөмдүү туруктуулукту жакшыртат

④Циклдик жүктөлгөн компоненттердин чарчоого туруктуулугун жогорулатат

Тианнуонун узундугу 18 метрге жеткен штангалары үчүн, бул компоненттер эксплуатация учурунда пайда болгон өзгөчө рычаг күчтөрүнөн улам, туура жылуулук менен дарылоо ого бетер маанилүү болуп калат.

Сууну басуу жана басуу

Бумдун бүткүл структурасына колдонулбаганы менен, штангалардын курамындагы кээ бир жогорку стресс компоненттери өчүрүү жана чыӊдоо процедураларынан өтүшү мүмкүн. Бул процесс болотту анын аустендештирүү температурасына чейин ысытууну (адатта 845-870°С), аны майга же сууга тез муздатуудан (өчүрүү), андан кийин төмөнкү температурага чейин кайра ысытууну (мыктыруу) камтыйт.

Натыйжада катуулук, эскирүүгө туруктуулук жана күч-кубаты бар, төөнөгүч туташтыргычтар, втулкалар жана цилиндрлерди орнотуу пункттары сыяктуу компоненттер үчүн идеалдуу материал. Так чыңдоо температурасы инженерлерге конкреттүү колдонмолор үчүн материалдын касиеттерин ыңгайлаштырууга мүмкүндүк берип, катуулук менен катуулуктун ортосундагы акыркы балансты аныктайт.

Заманбап экскаватор өндүрүүчүлөр көбүнчө бул интенсивдүү процесстерди эң ​​жогорку эскирүү же стресс концентрациясын баштан кечире турган компоненттерге буруп, тандалма жылуулук дарылоону колдонушат. Бул максаттуу мамиле өндүрүштүк чыгымдарды жана өндүрүштүн татаалдыгын контролдоо менен иштөөнү оптималдаштырат.

Механикалык касиетти жогорулатуу

Экскаватордун штангасын өндүрүүдө жылуулук менен дарылоонун акыркы максаты - өндүрүмдүүлүккө жана узак мөөнөткө түздөн-түз таасир этүүчү белгилүү бир механикалык касиеттерди жогорулатуу. туура аткарылганда, бул жылуулук жараяндар олуттуу жакшыртууга болот:

①Чыгуу жана тартылуу күчү

②Таасирге туруктуулук жана катуулугу

③Циклдик жүктөө астында чарчоо мөөнөтү

④Артикуляциялык чекиттерде кийүүгө каршылык көрсөтүү

Иш учурунда өлчөмдүү туруктуулук

Экскаваторлордун узакка жетүүчү штангалары үчүн бул өркүндөтүүлөр өзгөчө баалуу болуп калат. Кеңейтилген жетүү күнүмдүк иштөө учурунда материалдын чегин сынап көрүүчү чоңойтулган күч моменттерин түзөт. Темир жолду тейлөө милдеттери, бузуу иштери жана оор курулуш колдонмолору бул компоненттерге катуу талаптарды коёт.

Жылуулук менен дарылоо материалды тандоо менен талаанын чыныгы өндүрүмдүүлүгүнүн ортосундагы маанилүү байланышты билдирет. Жада калса эң жогорку сапаттагы базалык материалдар да туура термикалык иштетүүсүз өз потенциалын толуктай албайт. Тианнуонун өндүрүш протоколдору темир жол курулушу жана тейлөө сыяктуу адистештирилген секторлордогу кардарлардын катуу талаптарын канааттандыруу үчүн жылуулук менен дарылоонун мыкты тажрыйбаларын камтыйт.

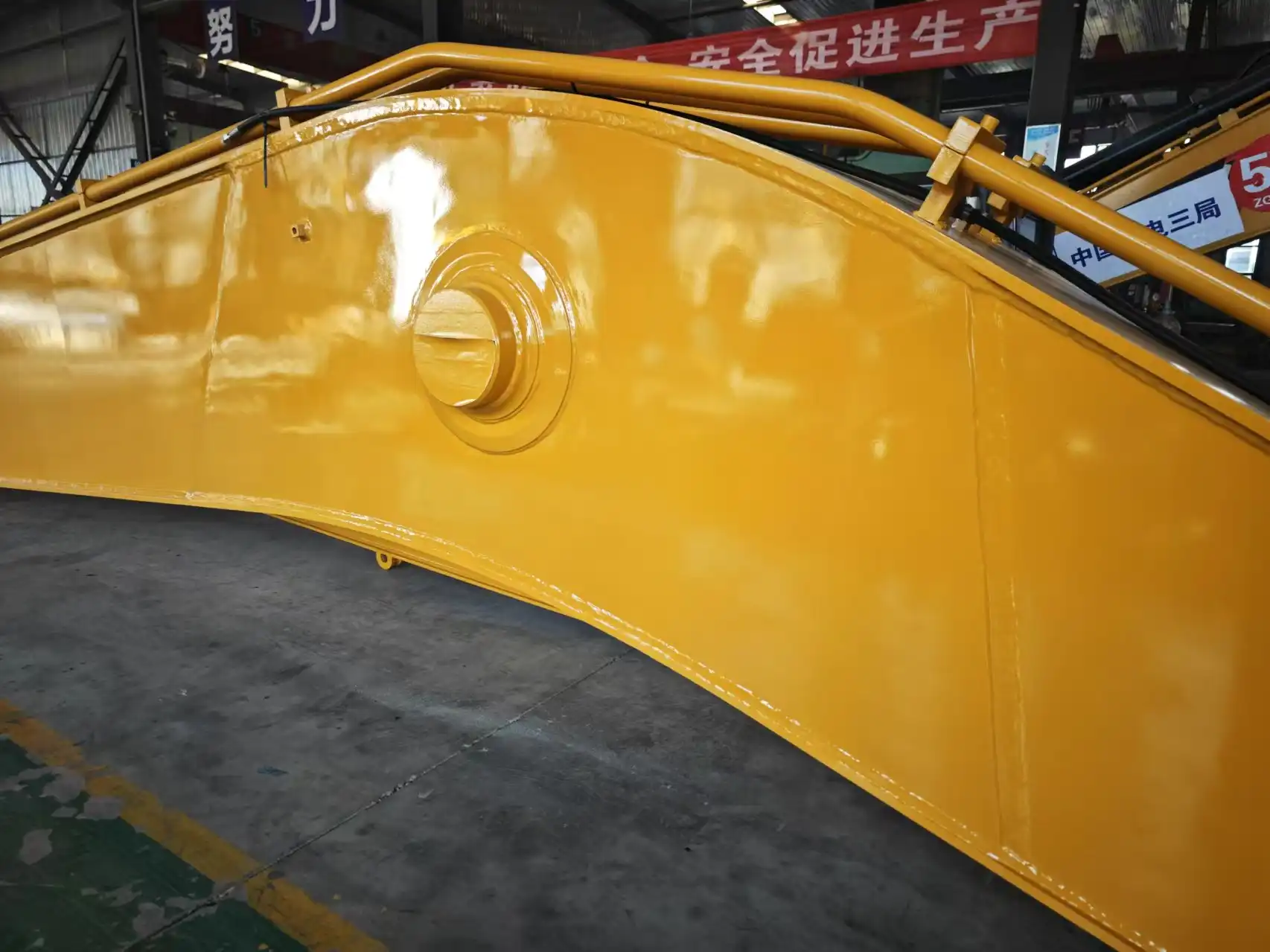

Беттик дарылоо

Коргоочу жабындар

Өмүрүнүн узактыгы а экскаваторлор узакка созулат катаал экологиялык шарттарга туруштук берүү жөндөмдүүлүгүнө олуттуу көз каранды. Негизги материал структуралык бүтүндүктү камсыз кылганы менен, коргоочу жабуулар дат басуудан, абразиядан жана ультрафиолет нурунун деградациясынан коргойт.

Заманбап экскаватор өндүрүүчүлөр, адатта, төмөнкүлөрдөн турган көп катмарлуу каптоо системаларын ишке ашырышат:

①Капкактын адгезиясы үчүн оптималдуу профилди түзүү үчүн кыртышты жардыруу же жардыруу аркылуу бетти даярдоо

②Гальваникалык коргоону камсыз кылган цинкке бай праймер колдонмосу

③Жогорку түзүлүштөгү эпоксиддик ортоңку катмар тосмодон коргоо үчүн

④Ультрафиолет нурларына туруштук берүү жана эстетикалык жабуу үчүн полиуретан же полисилоксан үстүңкү лак

Бул системалар ар түрдүү коркунучтардан ар тараптуу коргоону сунуштайт, анын ичинде:

①Нымдан жана булгоочу заттардан атмосфералык коррозия

②Өнөр жай чөйрөлөрүнүн химиялык таасири

③Топурактын жана таштын тийүүсүнөн абразия

④UV деградациясы каптоо бүтүндүгүн бузушу мүмкүн

Темир жолду тейлөө сыяктуу адистештирилген колдонмолор үчүн, жабдуулар электрлештирилген рельстердин жанында электр өткөргүчтүгү сыяктуу уникалдуу экологиялык көйгөйлөргө дуушар болушу мүмкүн, Tiannuo сыяктуу өндүрүүчүлөр ушул конкреттүү талаптарды чечүү үчүн атайын каптоо спецификацияларын иштеп чыгышат.

Кийүүгө туруктуу дарылоо

Абразивдик материалдар менен түздөн-түз байланышта болгон штангалардын аймактары стандарттык боёк системаларынан тышкары кошумча коргоону талап кылат. Заманбап экскаватор жебелери, өзгөчө, чака бекитүү пункттарында жана башка жогорку эскирүү аймактарында бир нече адистештирилген эскирүүгө туруштук берүүчү процедураларды камтыйт.

Бул дарылоо камтышы мүмкүн:

①Адашкан эритмелер менен ширетүү аркылуу катуу бети

②Вольфрам карбиди же хром оксиди менен термикалык спрей каптоо

③Nitriding же карбюризациялоочу бетин катуулатуучу процедуралар

④Критикалык байланыш чекиттеринде алынуучу кийүүчү плиталар

Бул дарылоо ыкмаларын колдонуу эскирүүдөн коргоону структуралык бүтүндүктү эске алуу менен балансташы керек. Ашыкча катуу каптоо, мисалы, колдонуу учурунда туура башкарылбаса, жагымсыз жылуулук таасир эткен аймактарды же калдык стресстерди жаратышы мүмкүн.

Экскаваторлордун узакка жетүүчү штангаларынын конструкциялары үчүн геометриянын өзгөрүшүнө жана күчтөрдүн бөлүштүрүлүшүнө байланыштуу эскирүү үлгүсүн талдоо татаалыраак болот. Инженерлер кеңейтилген жетүү штанга менен анын иштөө чөйрөсүнүн ортосундагы өз ара аракеттенүүнү кандайча өзгөртөөрүн алдын ала билиши керек, ошого жараша эскирүүдөн коргоо стратегияларын тууралоо керек.

FAQ

①Узак жетүүчү экскаватор жебелери стандарттык жебелерден эмнеси менен айырмаланат?

Узун жете турган экскаватор жебелери стандарттуу экскаваторлор жетпеген жерлерге жетүүгө мүмкүндүк берүүчү кеңейтилген өлчөмдөр менен атайын иштелип чыккан. Бул адистештирилген штангалар 18 метрге же андан көпкө чейин созулушу мүмкүн, бул кеңейтилген рычагдан жогорулаган стрессти башкаруу үчүн өркүндөтүлгөн материалдык спецификацияларды жана дизайнды кароону талап кылат. Конструкциялык инженерия операциялык туруктуулукту сактоо менен бир кыйла жогору ийилүүчү моменттерди жана буралма күчтөрдү эсепке алышы керек.

②Экскаватор жебелеринин конструкциялык бүтүндүгүн канчалык көп текшерүү керек?

Экскаватордун жебелерин профессионалдуу текшерүү жылына кеминде бир жолу жүргүзүлүшү керек, үзгүлтүксүз техникалык тейлөөнүн бир бөлүгү катары визуалдык текшерүүлөр сунушталат. Операторлор ширетүүчү жерлер, төөнөгүчтөр жана цилиндр орнотмолору сыяктуу критикалык жерлерди күн сайын визуалдык текшерүүлөрдү жүргүзүшү керек. Стресс деңгээли жогору болгон экскаваторлор узакка жетүүчү штанга колдонмолору үчүн, өзгөчө кыйратуу же оор курулуш сыяктуу талап кылынган чөйрөлөрдө иштегенде катуу текшерүү графиги ылайыктуу болушу мүмкүн.

③Бузулган экскаватордун жебелерин алмаштыруунун ордуна оңдоого болобу?

Ооба, бузулган экскаватордун жебелери көбүнчө бузулуунун мүнөзүнө жана көлөмүнө жараша оңдолот. Майда жаракалар же эскирүү маселелери тастыкталган техниктер тарабынан аткарылган адистештирилген ширетүү процедуралары аркылуу чечилиши мүмкүн. Бирок, маанилүү аймактарда структуралык бузулуулар коопсуздук стандарттарын сактоо үчүн компоненттерди алмаштырууну талап кылышы мүмкүн. Ар кандай оңдоо иштери өндүрүүчүнүн спецификацияларына ылайык болушу керек жана материалдын касиеттерин калыбына келтирүү үчүн оңдоодон кийинки жылуулук дарылоону талап кылышы мүмкүн.

Tiannuo Machinery менен байланышыңыз

Экскаваторлордун узакка жетүүчү штангасынын тетиктеринин курулушу материал таануунун, конструкциялык инженериянын жана өндүрүш технологиясынын татаал кесилишин билдирет. Q355 жана Q460 сыяктуу жогорку бышык аз эритмелүү болоттордун басымдуу түрдө колдонулушу бул маанилүү компоненттердин негизги пайдубалын камсыздайт, күч-кубаттын, даярдоонун жана экономикалык жарамдуулуктун зарыл балансын сунуштайт. Кылдаттык менен иштелип чыккан кутуча бөлүгүнүн дизайны, анын стратегиялык жактан ар түрдүү калыңдыктары менен, коопсуз иштөө үчүн зарыл болгон структуралык бүтүндүктү сактоо менен салмакты оптималдаштырат.

Негизги материалды тандоодон тышкары, комплекстүү жылуулук менен дарылоо протоколдору бумдун механикалык касиеттерин жакшыртат, ал темир жол курууда, тоо-кен казып алууда жана ландшафтты жашылдандырууда түрдүү колдонмолордо кездешкен татаал жүктөө схемаларына туруштук бере алат. Беттик тазалоо системалары, анын ичинде алдыңкы каптоо технологиялары жана эскирүүгө туруктуу колдонмолор, бул структуралык инвестицияны курчап турган чөйрөнүн бузулуусунан коргоп, татаал шарттарда кызмат мөөнөтүн кыйла узартат.

Атайын жабдуулардын мүмкүнчүлүктөрүн талап кылган операциялар үчүн, айрыкча кеңейтилген жетүү талаптарын камтыган операциялар үчүн, бул материалдык ойлорду түшүнүү дагы маанилүү болуп калат. Узак конфигурациялардагы күчөтүлгөн стресс үлгүлөрү аткарууну жана коопсуздук стандарттарын сактоо үчүн өзгөчө материалдын сапатын жана иштетүү тактыгын талап кылат. Tiannuo Машинанын бул инженердик негиздерине берилгендиги алардын бул талап кылынган колдонмолор үчүн атайын иштелип чыккан комплекстүү продуктуларында айкын көрүнүп турат.

Эгер сиз биздин жөнүндө көбүрөөк билгиңиз келсе экскаваторлор узакка созулат өнүмдөр, анын ичинде адистештирилген колдонмолор үчүн иштелип чыккан 18 метрлик жетүүчү моделдер, биз менен байланышыңыз arm@stnd-machinery.com. Биздин инженердик команда сиздин өзгөчө операциялык талаптарыңызга ылайыкташтырылган деталдуу спецификацияларды бере алат, бул сиздин уникалдуу колдонмо муктаждыктарыңыз үчүн оптималдуу аткарууну камсыз кылган жабдууларды алууну камсыздай алат.

шилтемелер

Материалдык инженерия жана аткаруу журналы, "Оор жабдууларды колдонуу үчүн Q355 жана Q460 болоттун ширетүүлөрдүн микроструктурасы жана касиеттери", 29-том, 8-бас.

Эл аралык чарчоо журналы, «Өзгөрмө амплитудалык жүктөө астында экскаватор бумунун структураларынын чарчоо мөөнөтүн баалоо», 42-том.

Материал таануу жана инженерия, «Курулуш жабдуулары үчүн жогорку бышык аз легирленген болоттордун механикалык касиеттерине жылуулук менен иштетүүнүн таасири», 528-том.

Курулуш жана курулуш материалдары, «Оор курулуш жабдууларында кызмат кылуунун мөөнөтүн узартуу үчүн коррозиядан коргоо системалары», 145-том.

Курулуш инженериясы жана менеджменти журналы, «Оор граждандык курулуштарда экскаватордун узурлуу компоненттери учун материалды тандоо критерийлери», 147-том.

Автор жөнүндө: Arm

Арм - Tiannuo компаниясында иштеген адистештирилген курулуш жана темир жол тейлөө жабдуулары тармагындагы алдыңкы эксперт.
